Cim 267

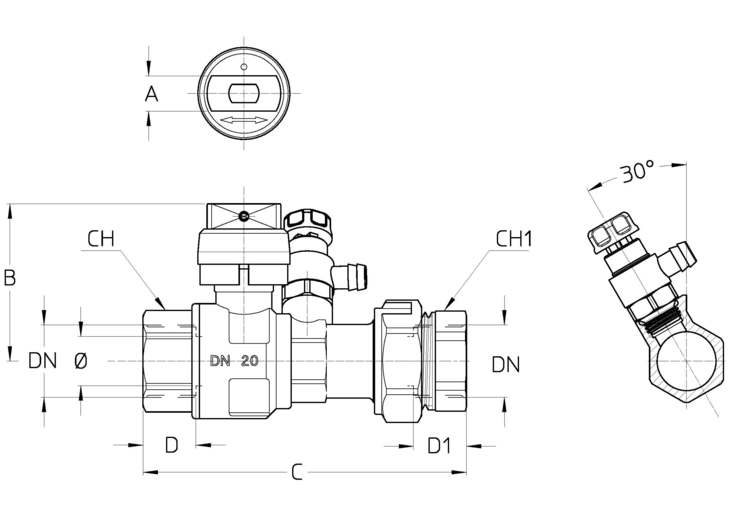

Disegno tecnico e tabella
| DN | 3/4"x3/4" |
| Ф mm | 20 |
| Grms. | 563 |
| B | 53 |
| C | 110 |
| D | 18,5 |
| D1 | 10,3 |
| A | 12 |
| CH | 37 |
| CH1 | 31 |
ISO 7 - Rp, ISO 228 (Calotta)
ISO 7 - Rp, ISO 228 (Calotta)
| DN | 3/4"x3/4" |
| Ф mm | 20 |
| Grms. | 563 |
| B | 53 |
| C | 110 |
| D | 18,5 |
| D1 | 10,3 |
| A | 12 |
| CH | 37 |
| CH1 | 31 |
CIMBERIO S.p.a. si riserva il diritto di apportare miglioramenti e modifiche ai prodotti descritti ed ai relativi dati tecnici in qualsiasi momento e senza preavviso.
