Cim 9750A

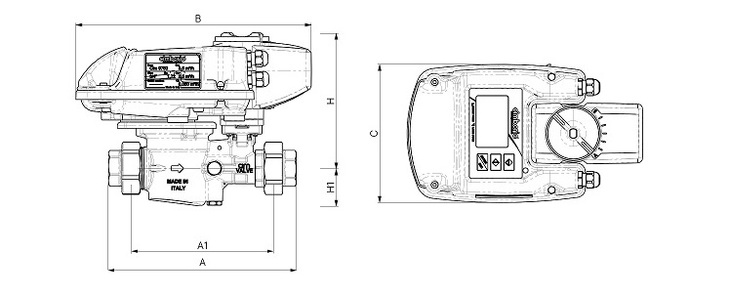

Disegno tecnico e tabella

DN	15	20	25	32	40	50
Thread	1/2"	3/4"	1"	1"1/4	1"1/2	2"
Grms.	2475	2675	3275	3590	5215	5905
A	177	182	212	216	271	275
A1	140	141	163	166	208	212
B	230	230	230	230	230	230
C	134	134	134	134	134	134
H	132	132	139	139	151	151
H1	36	36	39	39	48	48

Filettatura:
ISO 7 - Rp

A richiesta:
ISO 7 - Rc
ANSI B1.20.1 - NPT
