Cim 506

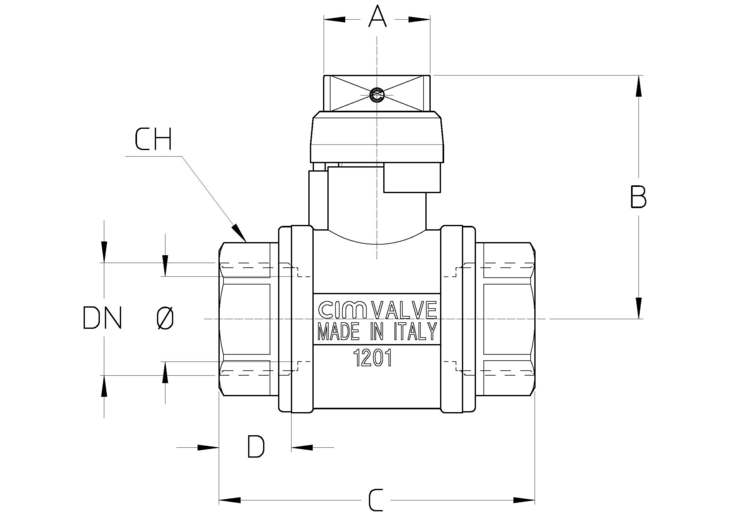

Disegno tecnico e tabella
| DN | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" | 2"1/2 | 3" |
| Ø mm | 20 | 25 | 32 | 40 | 50 | 63 | 73 |
| Grms. | 595 | 825 | 1290 | 1680 | 2905 | 6400 | 9850 |
| A | CH 12 | CH 12 | CH 12 | CH 12 | CH 12 | CH 12 | CH 12 |
| B | 57 | 61 | 75 | 81 | 87,5 | 106,5 | 117,5 |
| C | 74 | 88 | 100,5 | 106 | 130 | 158 | 183 |
| D | 18,5 | 22 | 24 | 23 | 28,5 | 31 | 35 |
| CH | 32 | 41 | 49 | 55 | 70 | 86 | 100 |
ISO 7 - Rp
A richiesta:
ISO 7 - Rc
ANSI B1.20.1 - NPT
